파우더를 이송하거나 용제·시너를 다루는 공정, 필름을 고속으로 감는 라인에서 정전기 스파크 한 번이 화재나 분진 폭발로 이어질 수 있다는 사실은 현장에서 흔히 과소평가됩니다. 눈에 보이지 않는 전하가 수 kV까지 축적되었다가 순간적으로 방전되며 발화원이 되기 때문입니다. 이 글에서는 분진·가연성 환경에서 정전기가 왜 위험한지, 위험구역(Zone)은 어떻게 구분하는지, 본딩·접지와 이오나이저를 어떻게 조합해 위험을 낮추는지 실무 관점에서 정리합니다.
왜 정전기가 화재·폭발의 발화원이 되는가
연소나 폭발이 일어나려면 세 가지 요소, 즉 가연물(분진·증기), 산소, 발화원이 동시에 존재해야 합니다. 분진·가연성 환경에서는 앞의 두 가지가 이미 갖춰진 경우가 많기 때문에, 발화원만 제거하면 사고를 막을 수 있습니다. 정전기 방전은 바로 이 발화원 역할을 합니다.
물체에 축적된 정전기가 다른 도체나 인체로 방전될 때, 매우 짧은 시간에 에너지가 방출됩니다. 이 방전 에너지가 주변 가연성 물질의 최소 착화 에너지(MIE, Minimum Ignition Energy)를 넘으면 발화가 일어납니다. 문제는 많은 유기 증기와 미세 분진의 MIE가 매우 낮다는 점입니다.
- 가연성 증기·가스: 대체로 낮은 에너지에서도 착화 (수소·일부 용제는 특히 민감)
- 미세 유기 분진: 입자가 작고 건조할수록 착화 에너지가 낮아짐
- 인체 방전: 사람이 걸어다니며 대전된 뒤 도체를 만질 때 발생하는 스파크도 무시할 수 없는 발화원
즉, 사람이 느끼지 못하는 작은 방전도 조건이 맞으면 충분히 발화원이 될 수 있습니다.
위험구역(Zone)의 이해 — 어디까지 관리해야 하나
가연성 물질이 존재할 가능성에 따라 공간을 등급으로 나누는 것이 위험구역(Hazardous Area) 개념입니다. 국제적으로 가스와 분진을 구분해 Zone으로 분류하며, 이 등급에 따라 사용 가능한 장비와 관리 수준이 달라집니다.
| 구분 | 가스·증기 | 분진 | 의미(개략) |
|---|---|---|---|
| 상시 존재 | Zone 0 | Zone 20 | 폭발성 분위기가 지속적/장기간 존재 |
| 정상 시 존재 가능 | Zone 1 | Zone 21 | 정상 운전 중 발생 가능성 있음 |
| 이상 시 드물게 | Zone 2 | Zone 22 | 정상 시엔 없거나 짧게만 존재 |
위험구역 내에서 사용하는 전기·전자 장비는 방폭(폭발 방지) 인증이 필요합니다. 정전기 제거 장비 역시 예외가 아니며, 위험구역에 설치할 이오나이저나 관련 기기는 해당 Zone에 적합한 방폭 사양인지 반드시 확인해야 합니다. 정확한 구역 분류와 적용 기준은 사업장 특성에 따라 달라지므로, 전문 안전 담당자·설계 기준을 함께 검토하는 것이 원칙입니다.
본딩과 접지 — 정전기 대책의 기본기
정전기 제어에서 가장 기본이자 우선순위가 높은 대책은 본딩(bonding)과 접지(grounding)입니다. 이오나이저를 논하기 전에, 도체에 쌓인 전하를 안전하게 흘려보내는 경로부터 확보해야 합니다.
본딩과 접지의 차이
- 본딩: 두 개 이상의 도체를 전기적으로 연결해 서로 간의 전위차를 없애는 것. 전위차가 없으면 둘 사이에 스파크가 튀지 않습니다.
- 접지: 도체를 대지(어스)에 연결해 축적된 전하를 지속적으로 방출하는 것.
예를 들어 용제를 드럼에서 다른 용기로 옮겨 담을 때, 두 용기를 본딩으로 연결하고 접지까지 확보하면 이송 중 발생하는 전하가 전위차로 축적되지 않아 스파크 위험이 크게 줄어듭니다.
현장에서 자주 놓치는 점
- 접지선은 연결했지만 접지 저항이 관리되지 않는 경우 (연결부 부식·이완)
- 플라스틱·코팅 배관, 절연 호스처럼 부도체는 접지로 해결되지 않음
- 클램프가 도장면·오염면에 물려 실제로는 전기적으로 연결되지 않은 경우
- 작업자 정전기 관리(정전기 방지화·손목 스트랩 등) 미흡
부도체와 인체 대전 — 여기서 이오나이저가 필요하다
본딩·접지는 도체에는 효과적이지만, 필름·플라스틱·파우더·종이처럼 전기가 통하지 않는 부도체에 쌓인 정전기는 접지로 빼낼 수 없습니다. 부도체에 축적된 전하는 접지된 도체나 인체로 방전되면서 발화원이 될 수 있습니다. 바로 이 지점에서 이오나이저(제전기)가 필요합니다.

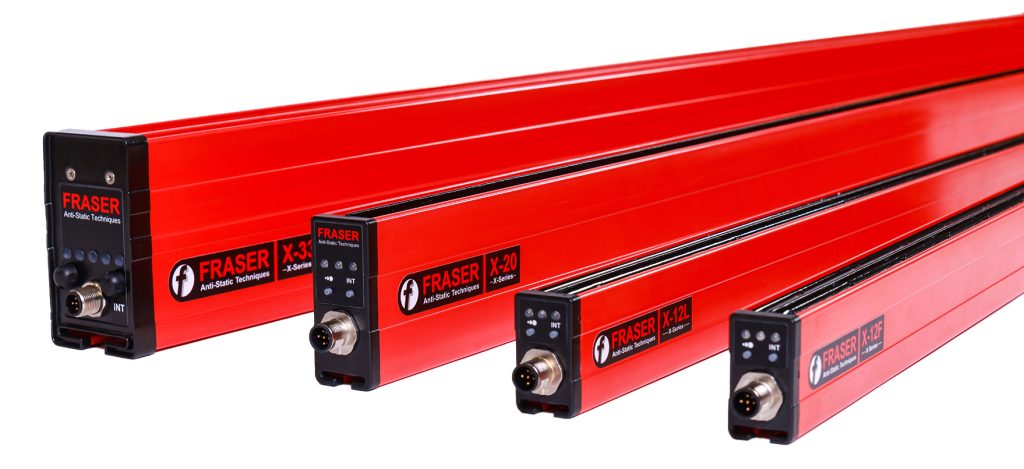

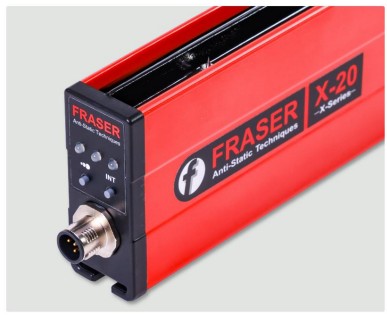

이오나이저는 공기 중에 (+)와 (−) 이온을 만들어 대전된 표면의 반대 극성 전하를 중화합니다. 도체 접지로 해결되지 않는 부도체 표면 전하를 낮춰, 방전 스파크가 발생할 조건 자체를 줄이는 원리입니다. 다만 가연성·분진 환경에서는 다음 원칙을 지켜야 합니다.
- 위험구역에는 해당 Zone에 인증된 방폭형 제전 장비만 사용
- 이오나이저는 접지·본딩을 대체하는 것이 아니라 보완하는 수단
- 공정 특성(라인 속도, 거리, 풍량)에 맞는 방식·모델 선정
- 정기 점검으로 방전침 오염·성능 저하를 관리(제전 성능 저하는 곧 잔류 전하 증가)
분진·가연성 현장 정전기 안전 체크리스트
- 공정 내 가연성 증기·분진의 존재 범위와 위험구역(Zone)을 파악했는가
- 모든 도체 설비가 접지되어 있고 접지 저항이 주기적으로 확인되는가
- 용기·배관·이송라인 간 본딩이 확실히 연결되어 있는가
- 클램프가 도장·오염면이 아닌 깨끗한 금속면에 물려 있는가
- 부도체(필름·파우더·플라스틱) 표면 전하에 대한 제전 대책이 있는가
- 위험구역에 설치되는 제전 장비가 방폭 사양인가
- 작업자 대전 관리(정전기 방지화·바닥·복장)가 이뤄지는가
- 제전 장비의 청소·점검 주기가 문서화되어 있는가
자주 묻는 질문
접지만 잘하면 정전기 화재를 막을 수 있나요?
도체 설비에는 접지·본딩이 가장 기본적이고 효과적인 대책입니다. 그러나 필름·파우더·플라스틱 같은 부도체 표면 전하는 접지로 빠지지 않으므로, 이 경우 제전(이오나이저)이 함께 필요합니다. 도체는 접지·본딩, 부도체는 제전이라는 조합으로 접근하는 것이 안전합니다.
위험구역(Zone)에 일반 이오나이저를 써도 되나요?
안 됩니다. 위험구역에 설치·사용하는 전기 장비는 해당 Zone에 적합한 방폭 인증을 갖춰야 합니다. 제전 장비도 마찬가지로, 구역 등급에 맞는 방폭 사양인지 반드시 확인하고 안전 기준에 따라 선정해야 합니다.
분진 폭발과 가연성 증기 화재는 대책이 다른가요?
기본 원리(발화원 제거)는 같지만, 위험구역 분류가 가스(Zone 0/1/2)와 분진(Zone 20/21/22)으로 나뉘고, 물질별 최소 착화 에너지와 관리 방식이 다릅니다. 공정에 존재하는 가연물의 종류를 먼저 명확히 파악한 뒤 대책을 설계해야 합니다.
이오나이저 성능이 떨어지면 위험이 커지나요?
그렇습니다. 방전침 오염이나 노후로 제전 성능이 저하되면 잔류 전하가 늘어나 방전 위험이 다시 높아질 수 있습니다. 정기 청소·점검과 제전 성능(잔류 전압) 확인이 안전 관리의 일부입니다.
정리 — 계층적 방어로 발화원을 없앤다
분진·가연성 환경의 정전기 안전은 한 가지 장비로 끝나지 않습니다. 위험구역 파악 → 도체 접지·본딩 → 부도체 제전 → 작업자 관리 → 정기 점검이라는 계층적 방어로 발화원을 체계적으로 제거해야 합니다. 특히 부도체 표면 전하는 접지로 해결되지 않으므로, 공정에 맞는 제전 방식과 (필요 시) 방폭 사양 선정이 중요합니다.
이온크래프트는 영국 프레이저(FRASER) 이오나이저 기술을 국내 현장에 공급하며, 위험구역·가연성 환경을 포함한 다양한 공정 조건에 맞는 제전 솔루션과 적용 기준을 함께 검토해 드립니다. 현장 여건에 맞는 프레이저 이오나이저 선정과 안전 대책이 필요하시면 070-8778-0723으로 문의해 주시면 실무 관점에서 상담해 드리겠습니다.
